TT2 závěsná lišta s elektrickým pohonem pro velké závěsy, dělící závěsy, zatemňovací závěsy a akustické závěsy ve filmových a televizních studiích, víceúčelových sálech, jevištích, divadlech atd.

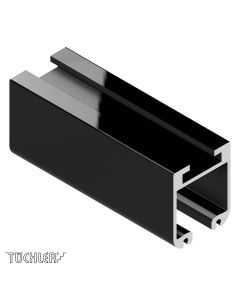

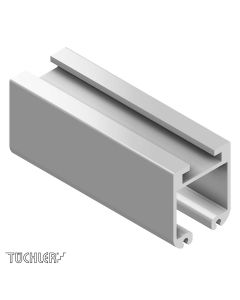

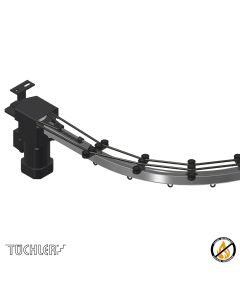

Velké závěsy posouvá elektrický pohon RS-1P na těžké kolejnici TT2. Velká nosnost profilu kolejnice TT2 snižuje potřebné odpružení na minimum, čímž šetří čas a náklady na montáž.

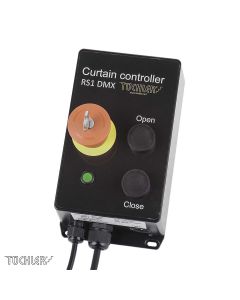

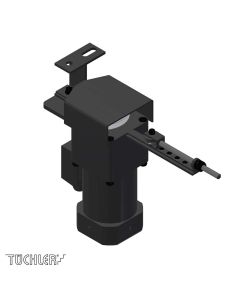

Kompaktní elektrický pohon UNIVERSAL RS 1P se montuje přímo na konec kolejnice a slouží k přesunu závěsů s rychlostí lana až 40cm/sec a závažím závěsů 170 kg.

Technické údaje a tabulku nosnosti naleznete v dolní části této stránky za výrobky. AÜ 110923

Pro montážní výkresy klikněte na požadovanou konfiguraci:

Konfigurace s přesahem - pohled a montážní výkres

Konfigurace s překrytím

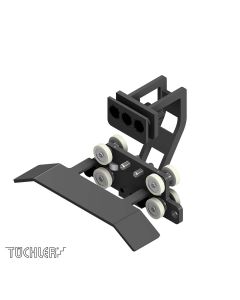

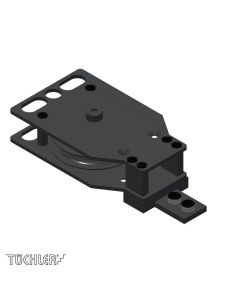

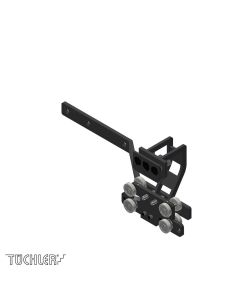

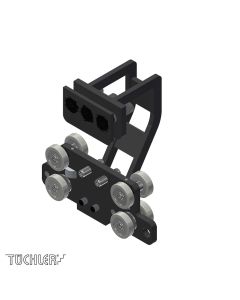

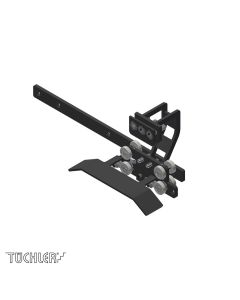

Při použití této konfigurace se používají tažné vozy s překrývači. Útočník nese závěs asi 20 cm před vagónem. V případě záclon, které se pohybují pouze na jednu stranu, může být kladka lana zakryta. To je důležité pro záclony, které se mají zavřít proti zdi, jinak zůstane mezera mezi oponou a stěnou.

Pokud se závěs se středovým otvorem posune, je dosaženo překrytí částí závěsu, i když je profil kolejnice vložen bez překrytí.

TT2 VORHANGZUGANLAGE MIT UNIVERSAL 1P ÜBERGREIFER

TT2 VORHANGZUGANLAGE MIT UNIVERSAL 1P ÜBERGREIFER 3

PDF Download

Konfiguration mit Überlappung - Ansicht und Zusammenbauzeichnung

Konfigurace s překrýváním profilů kolejnic

Výhoda překrývání s profily kolejnic spočívá v neomezené překrývající se trase. Výsledkem je, že zejména velké hlavní závěsy na pódiích nebo velmi vysoké zatemňovací závěsy se bezpečně zavírají. Tato konfigurace je však možná pouze při použití tahu závěsu k posunutí středového závěsu. Pokud chcete, aby se závěs otevíral pouze na jednu stranu a zakrýval kladky lana na konci kolejnice, použijte prosím "Konfigurace s překrytím".
